3D-Laserscanning findet im Architekturbereich zunehmend vielfältige Anwendungsmöglichkeiten und wird immer häufiger eingesetzt. Eine der Hauptanwendungen ist die Erstellung von präzisen Aufmaßen von Gebäuden und Fassaden, was besonders bei der Dokumentation und Planung von Bauprojekten von großer Bedeutung ist. Das Verfahren ist besonders nützlich für den Altbestand, da für viele ältere Gebäude keine digitalen Planungsgrundlagen mehr existieren. Durch den Einsatz von Laserscanning können genaue und detaillierte Modelle dieser Gebäude erstellt werden, was die Grundlage für Renovierungen, Restaurierungen und andere bauliche Maßnahmen bildet. Diese Technologie ermöglicht es Architekten und Planern, die Struktur und den Zustand alter Gebäude exakt zu erfassen, ohne dass aufwendige und oft ungenaue manuelle Messungen erforderlich sind. Dadurch werden nicht nur Zeit und Kosten gespart, sondern auch die Planungsgenauigkeit erheblich verbessert, was letztlich zu effizienteren und erfolgreicheren Bauprojekten führt.
Referenz Architektur

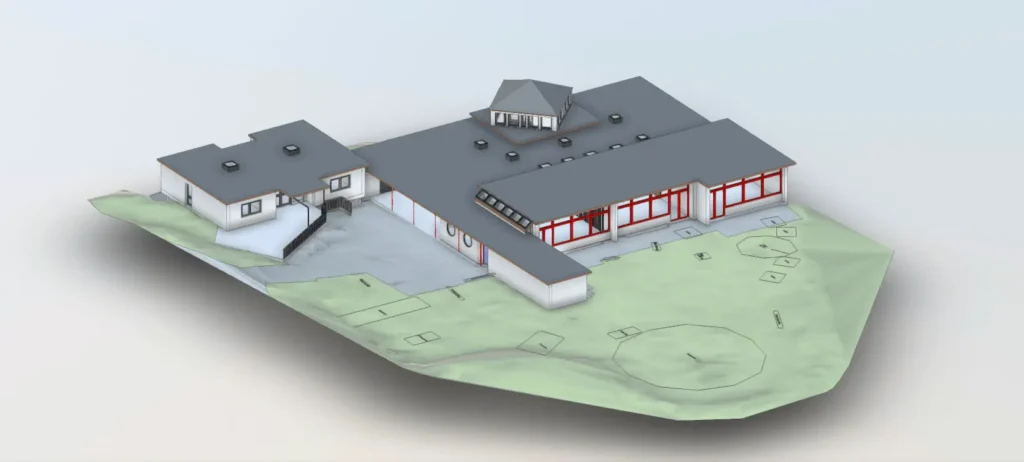

Erstellung 3D-Aufmaß kommunaler Kindergarten
Zur Erstellung einer Machbarkeitsstudie zur Prüfung einer potentielle Erweiterung der Kindertagesstätte wurde ein 3D-Aufmaß inkl. 3D –Geländemodells der umliegenden Gartenfläche erstellt. So konnte das zuständige Architekturbüro schnell und effizient den Bestand ermitteln und potentielle Erweiterungsmöglichkeiten Überprüfen.
Leistungsumfang:
Scan via NavVis VLX 2
Lieferung 360°Bilder + 3D-Punktwolke auf NavVis IVION Plattform

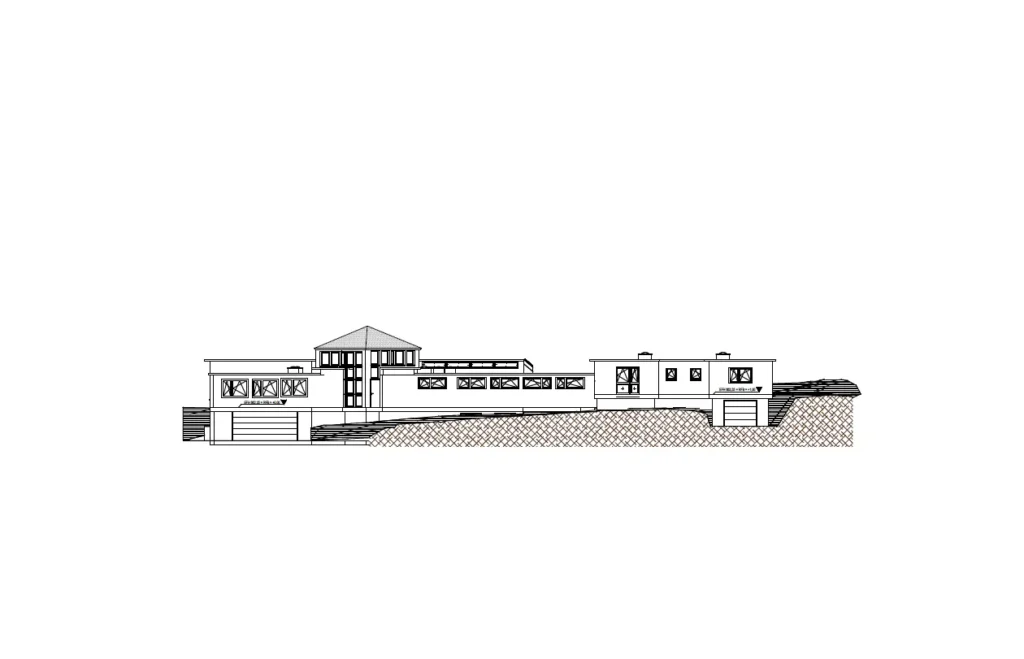

Erstellung 2D-Planungsgrundlage (Ansichten, Schnitte, Grundrisse)
Erstellung 3D-Modell (LOD 300) inkl. 3D-Geländemodell
REFERENZ Innenarchitektur

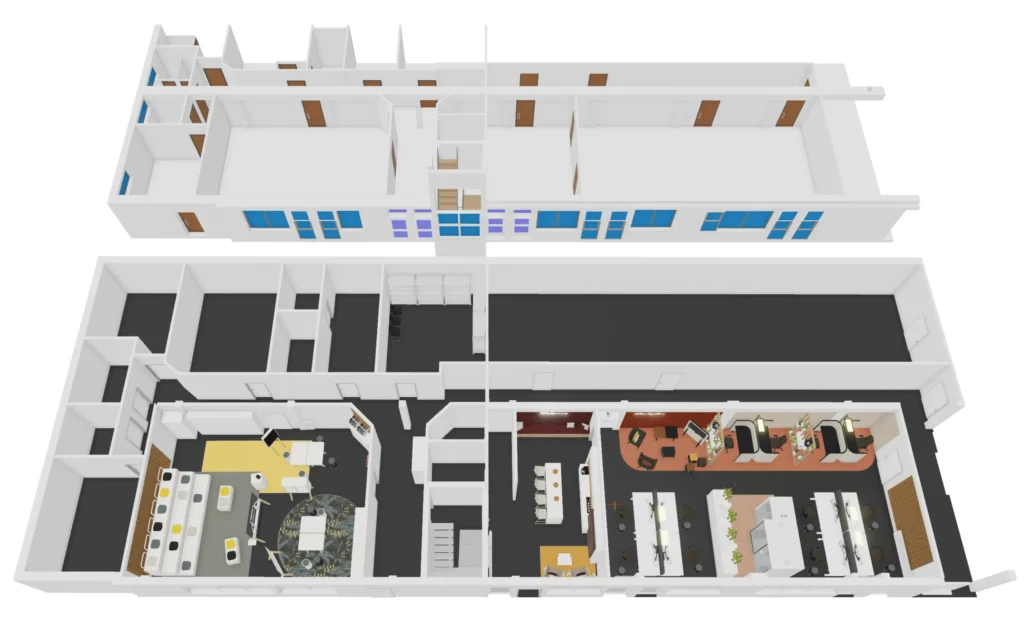

Erstellung 3D-Aufmaß von Bürogeschoss mit denkmalgeschützter Holzverkleidung
Das die vorhandene Bürofläche im Bestandsgebäude sollte neu gestaltet werden. Es waren keine digitalen Planungsgrundlagen vorhanden. Zur Erstellung von digitaler Planungsgrundlage wurde ein 3D-Scan via NavVis VLX durchgeführt und ein 3D-Modell der Bürofläche erstellt. Besondere Herausforderung war es die im Bestand denkmalgeschützte Holzvertäfelung in das 3D-Modell zu übernehmen.
Leistungsumfang:
Scan via NavVis VLX 2

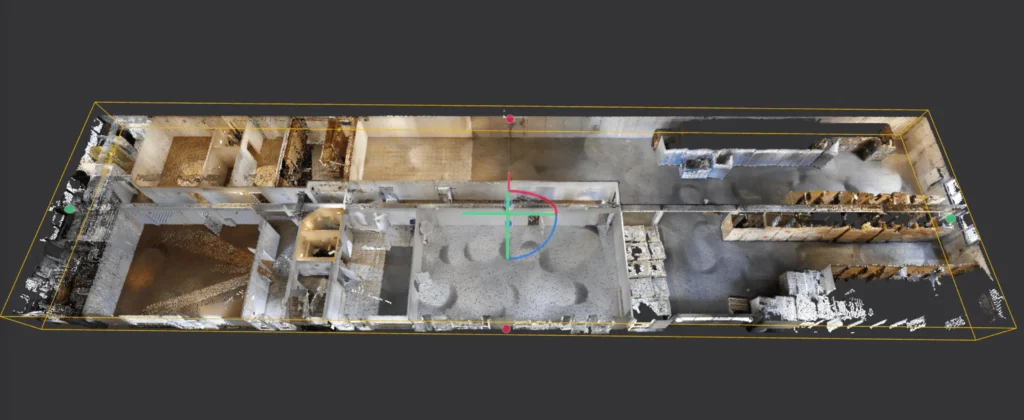

Lieferung 360°Bilder + 3D-Punktwolke auf NavVis IVION Plattform
Erstellung 2D-Planungsgrundlage (Grundrisse + Schnitte)
Erstellung 3D-Modell (LOD 400) inkl. Denkmalgeschützter Holzvertäfelung
REFERENZ Architektur

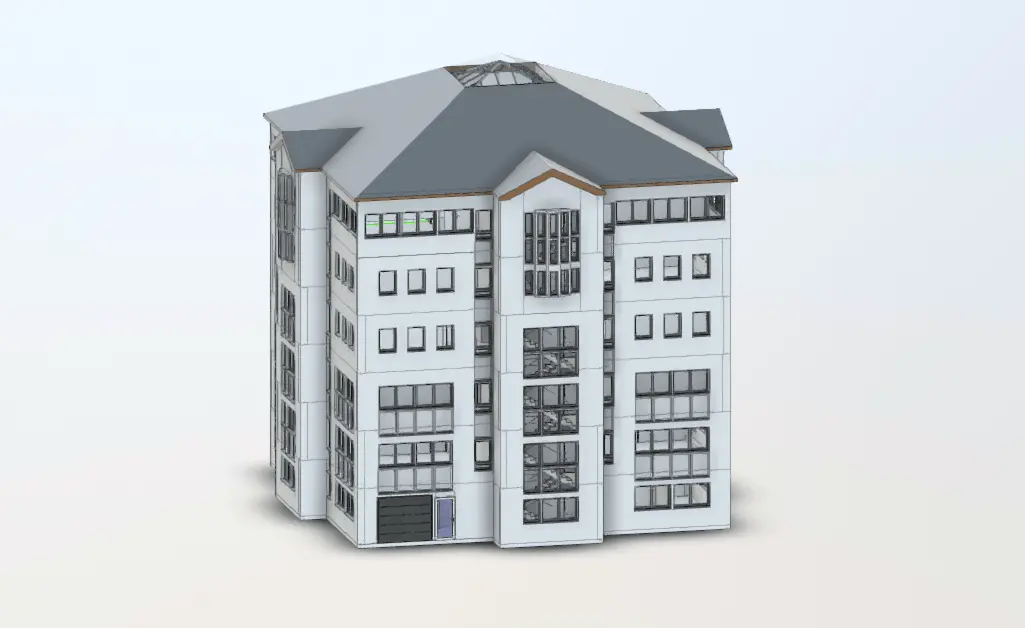

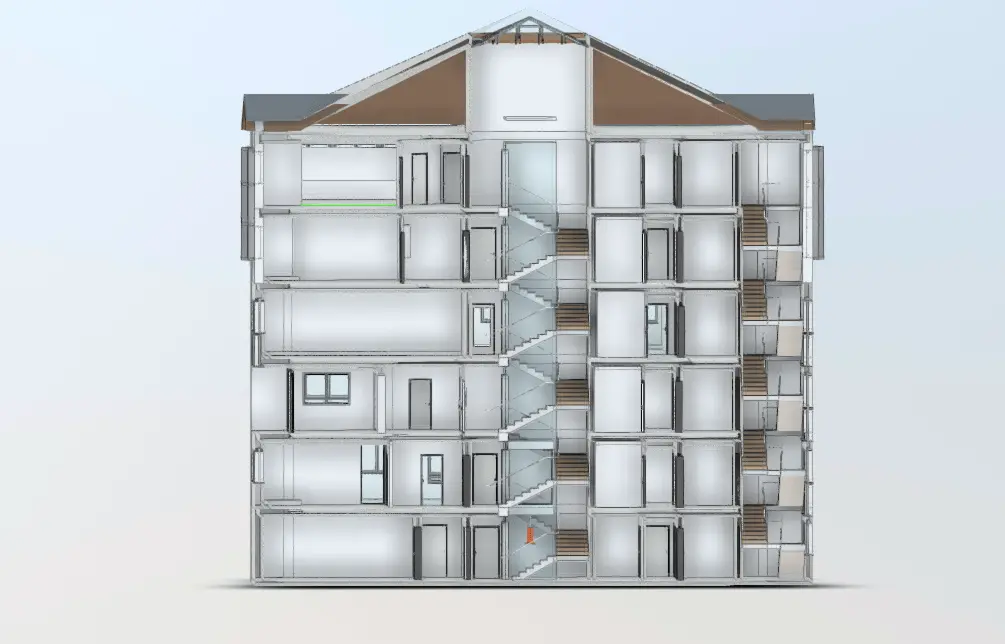

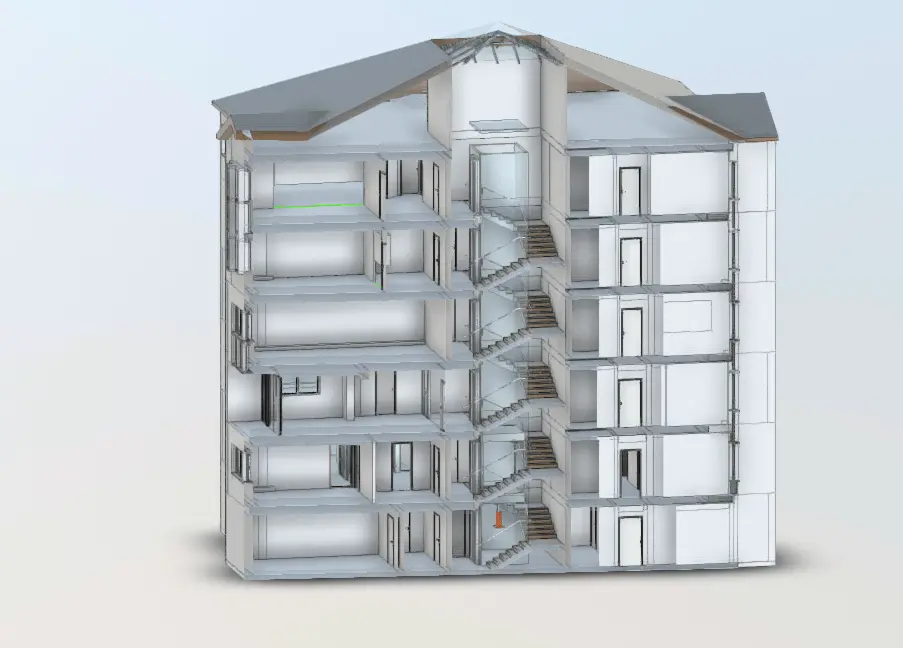

Erstellung 3D-Aufmaß von 6 geschossigem Bürogebäude
Erstellung und Lieferung 3D-Modell zur Revitalisierung eines 6 geschossigen Bürogebäudes. Das Bürogebäude sollte umfassend saniert werden. Zum Projektstart waren keine planungsrelevanten Unterlagen vorhanden. Zur Erarbeitung eines Sanierungskonzepts erstellte intensor eine vollumfängliche 3D-Planungsgrundlage.
Leistungsumfang:
Scan via NavVis VLX 2 + Trimble X7
Lieferung 360°Bilder + 3D-Punktwolke auf NavVis IVION Plattform
Erstellung 3D-Modell (LOD 300) Entwurfsmodell
